HTCC: n (korkean lämpötilan keramiikka) käsittää keraamisen jauheen sekoittamisen lisäaineilla, kuten liuottimilla, sideaineilla, dispergointiaineilla ja pehmittimillä lietteen muodostamiseksi. Vihreät keraamiset nauhat saadaan nauhanvalueknologialla. Sen jälkeen kun ne on leikattu kiinteän koon kalvoihin, suoritetaan laserporaus. Näytön tulostustekniikkaa käytetään jokaisen kerroksen reikien ja suunnittelupiirien täyttämiseen metalleilla, kuten volframi, molybdeeni ja molybdeeni - mangaani. Sitten vihreät rungot laminoidaan, puristetaan, leikataan ja sintrataan. Lopuksi saavutetaan pystysuuntainen yhdistäminen eri kerrosten välillä, ja metallin ja keraamisen yhdistelmä saadaan päätökseen.

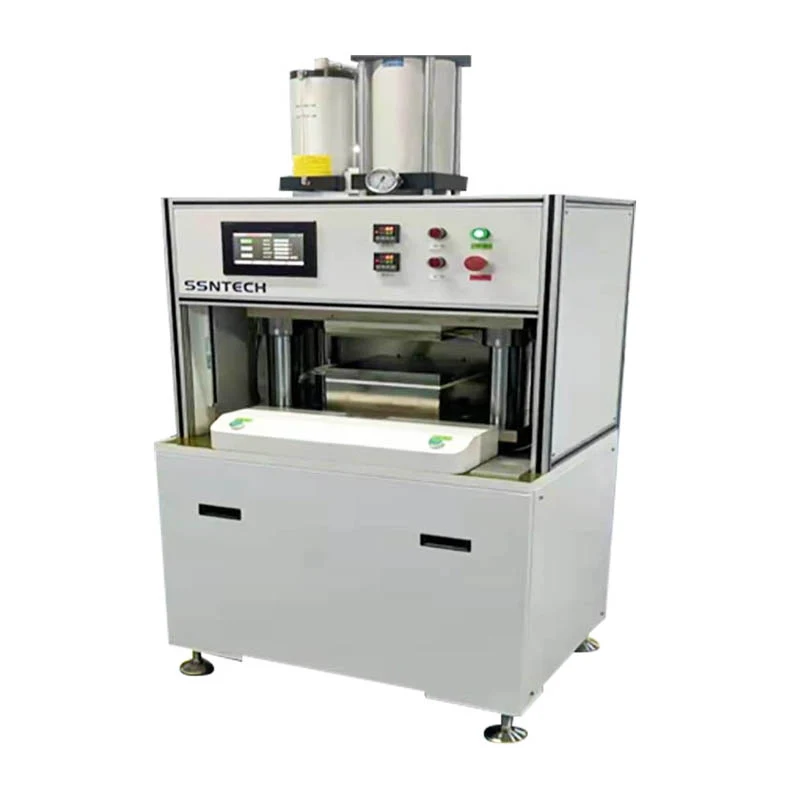

SeHTCC -tasoituskoneon avainlaite, joka on erityisesti suunniteltu HTCC: n vihreiden keraamisten arkkien ja niihin liittyvien tuotteiden käsittelemiseen, ja sillä on tärkeä rooli HTCC -prosessissa. Sen päätehtävä on tasoittaa HTCC: n vihreitä keraamisia arkkeja tarkasti varmistamalla vihreiden keraamisten arkkien tasaisuus ja vakaus seuraavassa prosessoinnissa, parantaen siten tehokkaasti lopputuotteiden laatua ja suorituskykyä.
1. Laitteiden toiminnot ja periaatteet
(1) Toimintokatsaus
Vihreä keraaminen arkki tasoittuu: se voi tasoittaa täytetyt korotetut lietteet tai painetut kuviot valettuihin HTCC -vihreisiin keraamisiin arkkeihin tietyissä lämpötila- ja paine -olosuhteissa. Kontrolloimalla painetta ja lämpötilaa tarkasti vihreiden keraamisten arkkien pinnalla oleva epätasaisuus poistuu, mikä tarjoaa hyvän perustan seuraaville prosesseille, kuten laminointi ja sintraus.
Yhtenäinen paineen levitys: Se voi toteuttaa tuotemateriaalien tasaisen painostuksen. HTCC -tuotteiden tuotantoprosessissa yhtenäinen paine on ratkaisevan tärkeä. Se voi varmistaa, että kaikki vihreiden keraamisten arkkien osat ovat stressaantuneita tasaisesti, välttäen epätasaisen paineen aiheuttamia vikoja, kuten muodonmuutoksia ja delaminaatiota, parantavat huomattavasti tuotteiden vakautta ja johdonmukaisuutta ja vähentävät vianopeutta.
(2) työperiaate
Joustavuuden ja plastisuuden teorian perusteella laitteen paineen päätä käytetään painostamaan HTCC: n vihreitä keraamisia arkkeja. Kun painepää vaikuttaa vihreisiin keraamisiin arkkeihin, vihreät keraamiset levyt läpi joustavat muodonmuutokset paineen alla. Jatkuvan paineen lisääntyessä vihreät keraamiset levyt pääsevät vähitellen plastisen muodonmuutoksen vaiheeseen, toteuttaen siten pinnan epätasaisuuden korjauksen ja tasoittamisen. Samanaikaisesti laitteet on varustettu tarkalla paine- ja lämpötilanhallintajärjestelmillä paine- ja lämpötilan stabiilisuuden varmistamiseksi litistumisprosessin aikana, täyttämällä erilaisten HTCC -vihreiden keraamisten arkkien tasoitusprosessivaatimukset.
2. Laiteominaisuudet ja edut
(1) Korkea - tarkkuuspaineen hallinta
Tarkka paineen säätely: Se ottaa käyttöön edistyneen hydraulijärjestelmän ja korkean tarkkuuden paineanturit, jotka voivat toteuttaa litistävän paineen Stepless -säätelyn säätelyn tarkkuudella ± 0,1MPA. Olipa kyse ohuista vihreistä keraamisista levyistä tai erityisistä materiaaleista, jotka vaativat korkeaa painetta litistymiseen, paine voidaan asettaa tarkasti ja ohjata tasoittuvan vaikutuksen konsistenssin ja stabiilisuuden varmistamiseksi.
Korkean paineen tasaisuus: Optimaalisesti suunnitellun paineen pään rakenteen ja paineen jakautumisjärjestelmän kautta se varmistaa, että paine on tasaisesti jakautunut koko litistämisalueelle, paineen poikkeamalla L ess kuin ± 1%. Tämä ominaisuus välttää tehokkaasti ongelmia, kuten muodonmuutoksia ja vihreiden keraamisten arkkien halkeamia, jotka johtuvat liiallisesta tai riittämättömästä paikallisesta paineesta, parantaen merkittävästi tuotteen laatua ja satoa.
(2) Tarkka lämpötilanhallinta
Leveä lämpötilan hallintaalue:HTCC -tasoituskoneon varustettu täydellisellä lämmitys- ja lämpötilanhallintajärjestelmällä, ja lämpötilan säätöalue on huoneenlämpötilasta 200 ℃: een, mikä voi täyttää erilaisten HTCC -vihreiden keraamisten levymateriaalien lämpötilavaatimukset tasoitusprosessin aikana. Riippumatta siitä, onko lämpötila - herkät erityiset vihreät keraamiset arkkien materiaalit tai tavanomaisten prosessien edellyttämät lämpötilaolosuhteet, voidaan saavuttaa tarkka säätely ja hallinta.
Korkean lämpötilan hallinta tarkkuus: Se ottaa käyttöön PID -älykkään lämpötilanhallintaalgoritmin yhdistettynä korkean tarkkuuslämpötilanturien kanssa, ja lämpötilan säätötarkkuus on ± 1 ℃. Vakaa lämpötilaympäristö edistää vihreiden keraamisten arkkien sisällä olevien materiaalien tasaista virtausta ja muovisia muodonmuutoksia, mikä varmistaa tasoittuvan vaikutuksen vähentäen samalla lämpötilan vaihtelun vaikutusta vihreiden keraamisten arkkien suorituskykyyn.
(3) Tehokas ja vakaa toiminta suorituskyky
Korkea - Luotettavuusrakenteellinen suunnittelu: Pääkehys on valmistettu korkean lujuuden teräksestä, jolla on erinomainen jäykkyys ja stabiilisuus tarkkuuden käsittelyn ja tiukan laadun tarkistuksen jälkeen. Pitkän ajanjakson jatkuvan toiminnan aikana laitteet kestävät valtavaa painetta ja usein toimintaa, eikä se ole taipumus muodonmuutokselle, löystymiselle ja muille ongelmille, varmistaen laitteiden korkean luotettavuuden ja pitkän käyttöikän.
Edistynyt voimansiirto- ja ohjausjärjestelmä: Se on varustettu edistyneellä moottorin käyttöjärjestelmällä ja PLC -ohjausjärjestelmällä, joka toteuttaa laitteiden käytön automatisoinnin ja älykkyyden. Operaattoreiden on asetettava vain merkitykselliset parametrit ihmisen ja koneen rajapinnalle, ja laitteet voivat suorittaa tasoitustoiminnan automaattisesti esiasetetun ohjelman mukaisesti yksinkertaisella toiminnalla ja vakaalla toiminnalla. Samanaikaisesti laitteet on varustettu täydellisellä vikadiagnoosilla ja hälytystoiminnolla, joka pystyy tunnistamaan ja ratkaisemaan ongelmia toiminnan aikana parantamalla tuotannon tehokkuutta ja laitteiden ylläpidon mukavuutta.
(4) Hyvän käytön mukavuus
Käyttäjä - Ystävällinen ihmisen koneiden käyttöliittymä: Ihmisten vuorovaikutusrajapinta käytetään suuren koon värin kosketusnäyttöä. Rajapinnan suunnittelu on yksinkertainen ja intuitiivinen, ja toiminta on kätevää ja helppo ymmärtää. Operaattorit voivat helposti suorittaa toimenpiteet, kuten parametrien asetukset, laitteen käynnistyksen ja pysähtymisen sekä toiminnan tilan seurannan kosketusnäytön läpi, vähentäen huomattavasti käyttäjien työvoiman voimakkuutta ja käyttövaikeuksia.
Nopea muotinvaihtojärjestelmä: Erilaisten eritelmien HTCC: n vihreiden keraamisten arkkien tasoittavien tarpeiden tyydyttämiseksi laitteet on varustettu nopealla muotinvaihtojärjestelmällä. Yksinkertaisten toimintojen avulla muotti voidaan korvata lyhyessä ajassa, parantamalla laitteiden monipuolisuutta ja tuotannon joustavuutta ja sopeutumaan monipuolisiin tuotantotehtäviin.
3. Sovelluskentät
SeHTCC -tasoituskonekäytetään laajasti HTCC: n monikerroksisen keraamisen laiteteollisuuden erilaisissa linkeissä, mukaan lukien, mutta rajoittumatta seuraavien tuotteiden tuotantoon:
HTCC -sirun happeaanturi: Chip -happeaanturien tuotantoprosessissa HTCC -tasoituskoneen vihreiden keraamisten arkkien tarkka tasoitus auttaa varmistamaan anturin sisäisen rakenteen konsistenssin ja stabiilisuuden parantaen siten anturin mittaustarkkuutta ja luotettavuutta.
HTCC -keraaminen paketti: HTCC -keraamisten pakettien valmistuksessa litistävä kone voi varmistaa vihreiden keraamisten arkkien tasaisuuden ennen laminointia ja sintrausta, jotta pakkauksessa on parempi tiivistys ja sähköinen suorituskyky kapseloidessaan elektronisia komponentteja.
HTCC -paineanturi: Paineanturien tuotannossa vihreiden keraamisten arkkien tasaisuus vaikuttaa suoraan anturin paineen anturitarkkuuteen. HTCC -tasoittava kone tarjoaa hyvän tasoittavan vaikutuksen vihreille keraamisille levyille tasaisen paineen ja tarkan lämpötilanhallinnan avulla parantaen siten paineanturin yleistä suorituskykyä.
