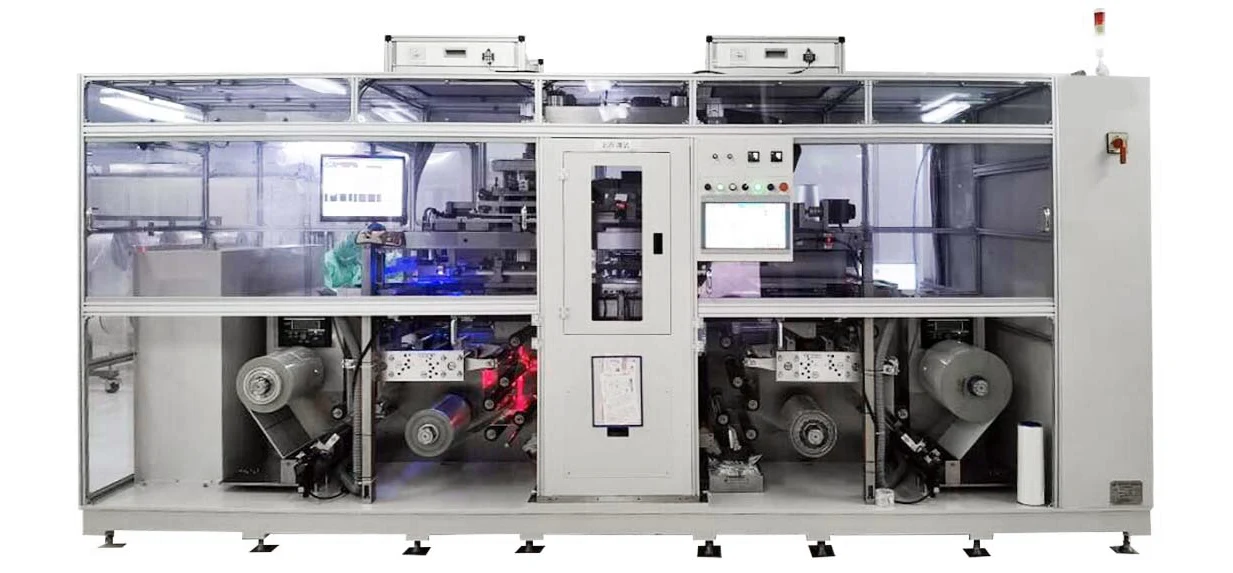

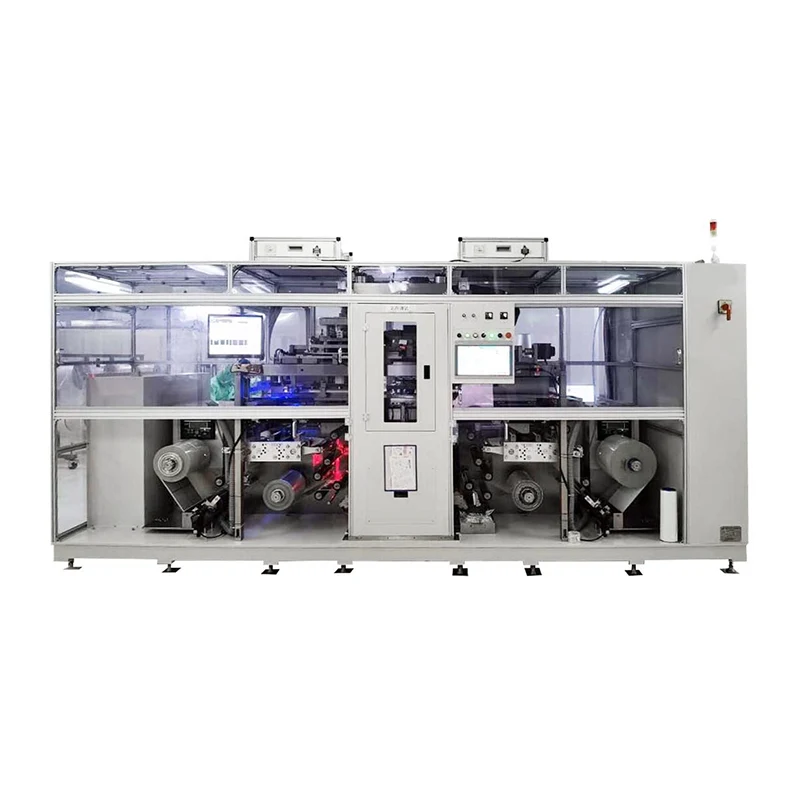

Automaattinen MLCC-pinoamiskone

Sovellus:

Laminointikoneella leikataan valssatun keraamisen kalvon ja painetun keraamisen kalvon aihiokalvo neliömäisiksi paloiksi ja sitten tartutaan ja kohdistetaan mekaanisella varrella. Sen jälkeen ne laminoidaan ja paineistetaan asetetun ohjelman mukaisesti MLCC:n sisäisen rakenteen omaavan lohkon muodostamiseksi.

Toimintaperiaate on asentaa aihio keraaminen kalvorulla laminointikoneen oikeaan rullausasentoon; Painatuksen jälkeen keraaminen kalvorulla asennetaan laminointikoneen vasempaan rullausasentoon; Sitten ohjelma asetetaan prosessivaatimusten mukaan ja kuoriva robottivarsi tarttuu erilaisiin kalvoihin. Automaattisen kohdistuksen jälkeen kalvot pinotaan ja paineistetaan. Lopuksi robottikäsi ottaa pinotut lohkot pois ja asettaa ne vastaanottoalustalle.

Koneen kokonaismitat: Isäntä 4350mm (P) x 1600mm (leveys) x 2500mm (K).

YISENRONG Automaattinen MLCC-pinoamiskone koostuu telineestä, elektrodin puolen rullan siirtomekanismista, elektrodin puolen rullan siirtomekanismista, elektrodipuolen kuorintatyöpöydästä, kansipuolen kuorintatyöpöydästä, kalvonkäsittelykoneesta ja kohdistusmekanismista, painemekanismista, materiaalia vastaanottavasta manipulaattorista ja sähköjärjestelmästä. Telineen pohja on hitsattu teräsprofiileilla, mikä varmistaa laitteiden vakauden ja tarkkuuden. Muut alueet on suunniteltu profiilikehyksillä ja läpinäkyvillä PVC-materiaaleilla sulkemista varten, mikä tekee sisätiloista näkyvän ja helppokäyttöisen.

Käyttöehdot

Paineilman paine 0,5-0,7 MPa

Paineilman virtausnopeus 200L/min

Virtalähde AC 380V+10% 50Hz

Suurin teho 30 kW

Lämpötila 20-30 ℃

Kosteus 60 ± 10 %

Turvallisuusohjeet mekaanisten laitteiden käytössä:‌

A. Käytä suojavarusteita asianmukaisesti.‌

B. Suorita laitteiden turvallisuustarkastukset.

C. Noudata toimintamenetelmiä ja riskinhallintatoimenpiteitä:‌

Älä koske liikkuviin osiin (esim. leikkurit, hihnapyörät) käsin.

Älä säädä, mittaa tai puhdista roskia käsin käytön aikana.

Selvennä vastuiden jakoa monen henkilön yhteistoiminnassa, jotta vältytään ohjauslaitteiden tahattomalta aktivoitumiselta.

D. Laitteiden huolto ja valmius hätätilanteisiin:‌

Suorita säännöllinen huolto ja huolto.

Puhdista laitteet käytön jälkeen; Tarkasta kuluneet osat (esim. leikkurit, laakerit) ja vaihda ne viipymättä.

Testaa säännöllisesti turvalaitteet (esim. suojakannet, hätäpysäytyskytkimet); luvaton poistaminen on kielletty.

E. Hätätoimet:‌

Äkillisen toimintahäiriön tai onnettomuuden sattuessa katkaise välittömästi virta ja ilmoita tapahtumasta; älä yritä korjata laitetta sen ollessa käynnissä.

Toimitusaika: 90 päivää.
