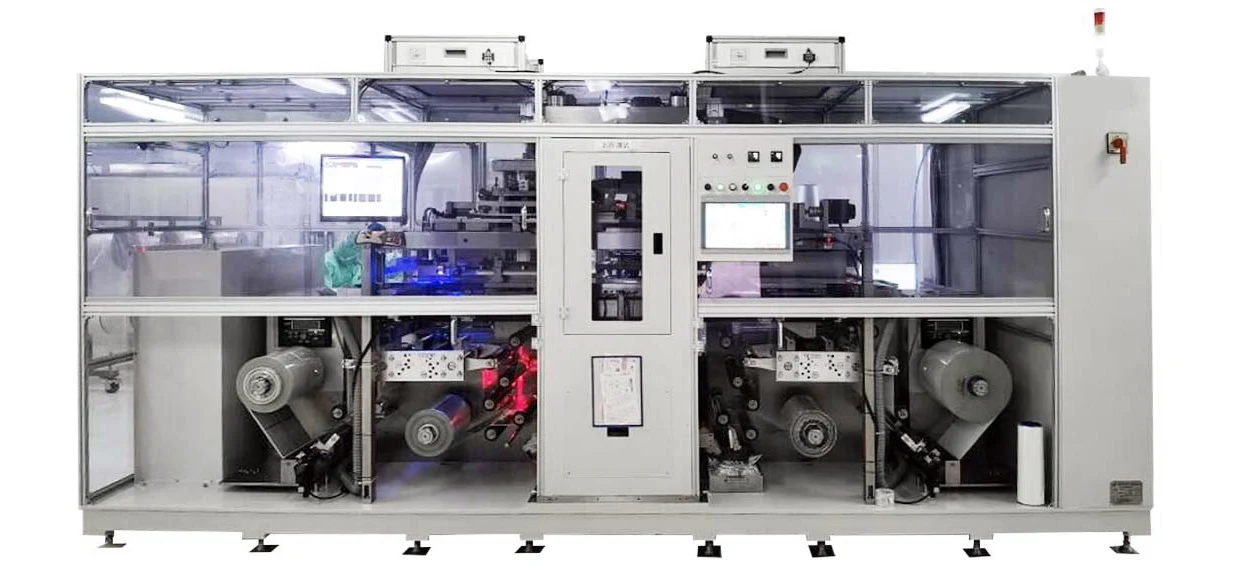

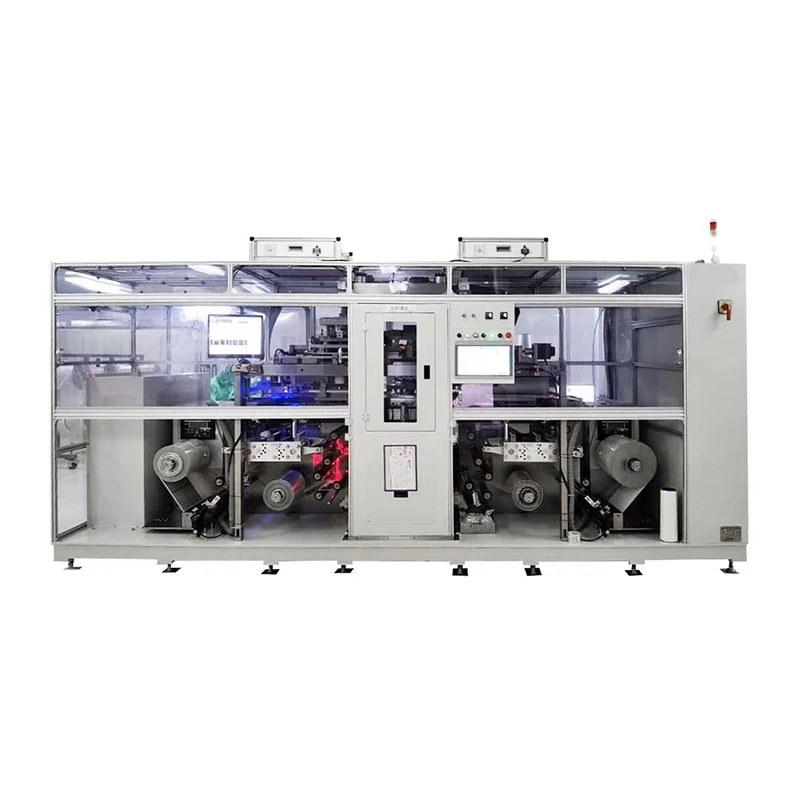

Automaattinen LTCC -pinoamiskone

Laminoivaa konetta käytetään rullatun keraamisen kalvon tyhjän kalvon leikkaamiseen ja painetun keraamisen kalvon neliömäisiin kappaleisiin ja tartu sitten ja kohdista ne mekaaniseen käsivarteen. Sen jälkeen ne laminoidaan ja paineistetaan asetetun ohjelman mukaisesti muodostaen lohkon, jolla on MCC: n sisäinen rakenne.

Työperiaatteena on asentaa tyhjä keraaminen kalvorulla laminoivan koneen oikealle rullalle; Tulostamisen jälkeen keraaminen kalvo rulla on asennettu laminoivan koneen vasempaan rullalla; Sitten prosessivaatimusten mukaan ohjelma asetetaan, ja kuorivan robottivarsi tarttuu eri elokuviin. Automaattisen kohdistuksen jälkeen kalvot pinotaan ja paineistetaan. Lopuksi robottivarsi ottaa pinottuja lohkoja ja laittaa ne vastaanottavaan alustaan.

Koneen kokonaismitta: isäntä 4350mm (l) x1600mm (W) x2500mm (h).

Yisenrong -automaattinen LTCC -pinoamiskone koostuu telineestä, elektrodin sivun telansiirtomekanismista, elektrodin sivun telansiirtomekanismista, elektrodin puolen kuorimisesta työpöydältä, kansipuolelta kuoriutuva työpöytä, kalvonkäsittely manipulaattori ja kohdistusmekanismi, painemekanismi, materiaali, joka saa manipulaattoria, ja sähköjärjestelmää. Telineen pohja on hitsattu teräsosoilla varmistaen laitteiden vakauden ja tarkkuuden. Muut alueet on suunniteltu profiilikehyksillä ja läpinäkyvillä PVC -materiaaleilla sulkemiseen, mikä tekee sisätiloista näkyvää ja helppoa käyttää.

Käyttöolosuhteet

Paineilman paine 0,5-0,7mPa

Paineilman virtausnopeus 200 litraa/min

Virtalähde AC 380 V+10% 50Hz

Enimmäisvoima 30 kW

Lämpötila 20-30 ℃

Kosteus 60 ± 10%

Mekaanisten laitteiden turvatoimenpiteet: ‌

A. Käytä suojavarusteita asianmukaisesti.‌

‌B. Suorita laitteiden turvallisuustarkastukset.‌

‌C. Noudata toimintamenettelyjä ja riskien lieventämistoimenpiteitä: ‌

Älä kosketa liikkuvia osia (esim. Leikkureita, hihnapyöriä) käsillä.

Älä säädä, mittaa tai puhdista roskia käsin toiminnan aikana.

Monen hengen yhteistyöoperaatioissa selventävät vastuunjakoa valvontalaitteiden vahingossa tapahtuvan aktivoinnin välttämiseksi.

D. Laitteiden huolto- ja hätävalmius: ‌

Suorita säännöllinen huolto ja ylläpito.

Puhdista laite käytön jälkeen; Tarkasta kuluneet osat (esim. Leikkurit, laakerit) ja korvaa ne nopeasti.

Testaa säännöllisesti turvallisuuslaitteita (esim. Suojakuoret, hätäpysäytyskytkimet); Luvattoman poisto on kielletty.

E. Hätävaste: ‌

Äkillisen toimintahäiriön tai onnettomuuden tapauksessa katkaisee virran välittömästi ja ilmoita tapahtumasta; Älä yritä korjata laitteita sen aikana.

Toimitusaika: 90 päivää.
